沙坪坝|梁平|九龙坡|江北|南川|长寿穿墙套管出货及时厂家

穿墙套管,【乐清樊高电气销售部(重庆市分公司)fan88848-75】是一家集穿墙套管设计、生产、销售于一体的厂家,高品质的产品、专业的销售与售后团队,赢得了国内外客户的一致好评。联系人:樊露,地址:浙江省乐清市象阳镇。

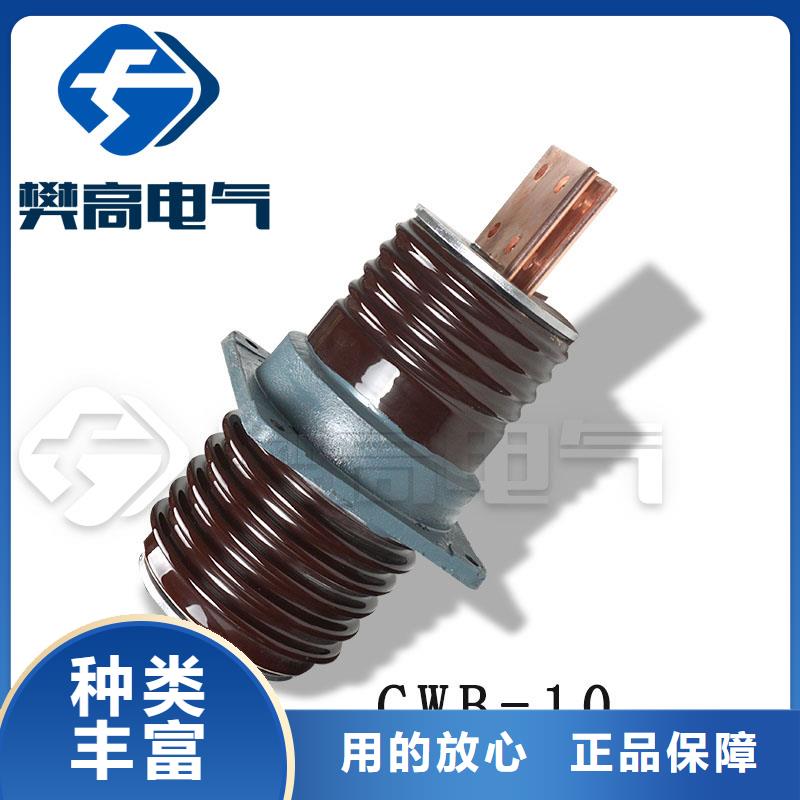

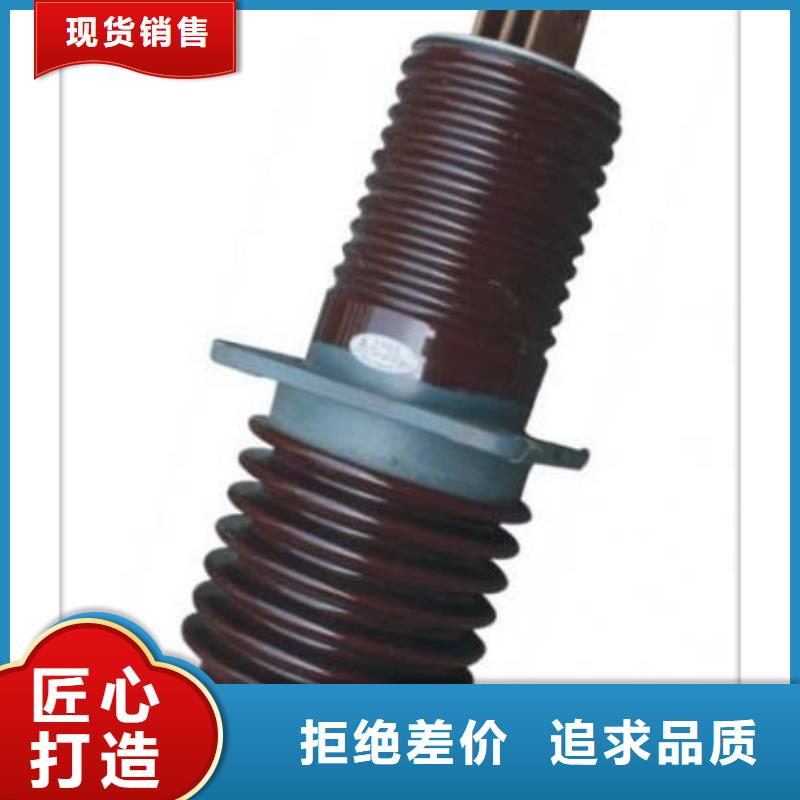

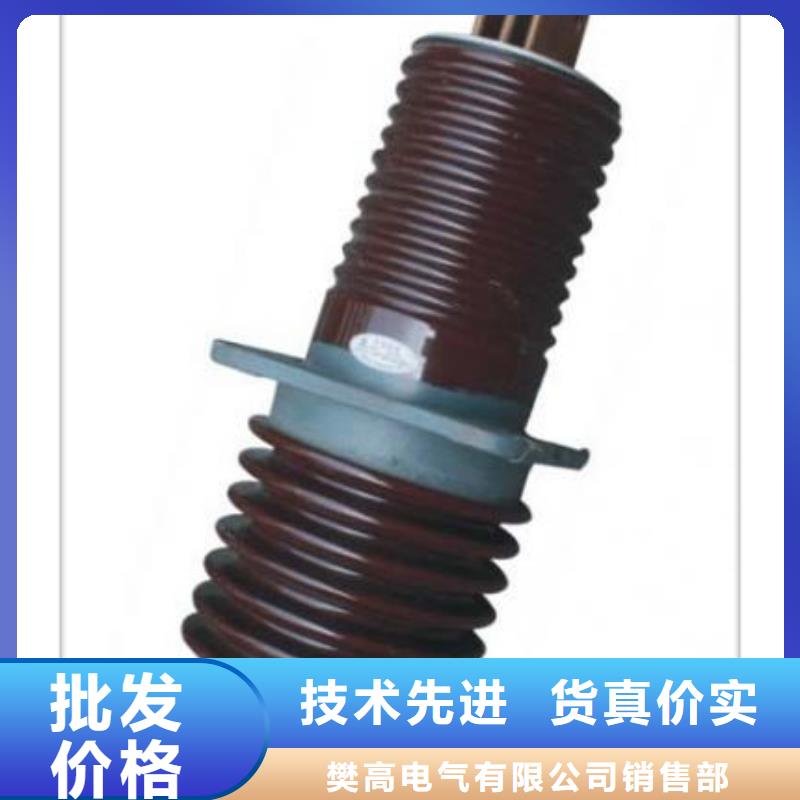

套管由瓷件、安装法兰及导体装配而成。母线穿墙套管不带导电部分，瓷套与法兰固定方式除35kV高原型及部分产品采用机械卡装外，其余均用水泥胶合剂胶装；铜导体采用定心垫圈和螺母固定，铜、铝导电排采用定心垫圈和开口销固定。对母线穿墙套管两端盖板，开口尺寸根据选用的母线规格型式自行确定。附件表面涂灰磁漆。 为了提高套管的起始电晕，对20、35kV套管在结构上采用均压措施，将靠近法兰部位的瓷壁及两边的伞(棱)适当加大、加厚，在瓷件焙烧前于瓷套内腔和法兰附近，以及靠近法兰的 个伞(棱)上均匀上一层半导体釉，经焙烧后使半导体釉牢固地结合在瓷壁上，并通过接触片使瓷壁短路，大大改善电场分布，防止套管内腔放电，提高滑闪放电电压。 套管导电部分采用铝导体，节省大量的铜材，降低成本。与母线连接的导电面积增大，克服了铜导杆接触面积小而产生温度过高的缺点。 套管安装法兰分正反两种安装方式，除6、10kV铜导体管正装外，其余均为反装 1、种类和型式选择 根据装设地点可选屋内型和屋外型，根据用途可选择带导体的穿墙套管和不带导体的母 线型穿墙套管。屋内配电装置一般选用铝导体穿墙套管。 2、额定电压选择 按穿墙套管的额定电压砜不得低于其所在电网额定电压的条件来选择。当有冰雪时，3～20kV屋外穿墙套管应选用高一级电压的产品。对3～6kV，也可采用提高两级电压的产品。 3、额定电流选择 带导体的穿墙套管，其额定电流不得小于所在回路 持续工作电流。母线型穿墙套管本身不带导体，没有额定电流选择问题，但应校核窗口允许穿过的母线尺寸。

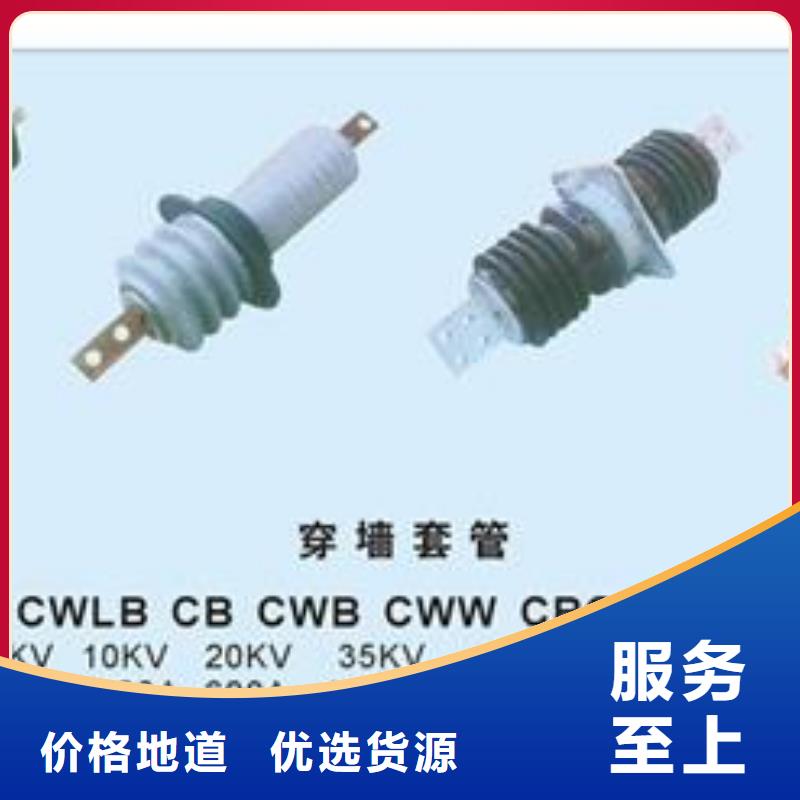

用方法编辑高压穿墙套管CM,CMW,CME,CMD母线式穿墙套管高压穿墙套管：以下简称套管）适用于额定电压（10～35)kV， 频率（15～60）Hz的三相交流系统电站和变电所配电装置上 ，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。使用环境条件1)户内套管环境温度不高于+40℃，不低于-40℃海拔不超过l000m相对湿度月平均值不 大于90%周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽无经常性的剧烈振动2)户外套管环境温度不高于+40℃，不低于-40℃；海拔不超过l000m；风速不大于34m/s产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；无经常性的剧烈振动产品特点套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。用途及分类穿墙瓷套管用于电 站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高而导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述 问题。户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。型号说明型号说明型号说明安装使用说明1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃ 速不大于34m/s 产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级； 无经常性的剧烈振动二、产品特点 套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。 三、用途及分类 穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。 穿墙瓷套管按其使用环 境可分为户内和户外穿墙瓷套管。

使用环境条件 1、户内套管 环境温度不高于＋40℃，不低于-40℃ 海拔不超过2500m 相对湿度月平均值不大于90％ 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽 无经常性的剧烈振动 2、户外套管 环境温度不高于＋40℃，不低于-40℃； 海拔不超过2500m； 风速不大于34m/s 产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级； 无经常性的剧烈振动本系列产品户内-户外型干式复合穿墙套管，适应于额定电压为10-126KV、频率50H的三相交流系统电站各变电所的配电装置 采用高温加强型耐酸芯棒和先进的干式生产技术，产品性能稳定，局部放电量小，介质损耗小，产品免于维护，同时由于产品采用合理的设计结构，产品内部电场分布均匀，热稳定性能好，运行系数较高。另外产品外绝缘材料还采用电气性能，憎水性能和耐老化性能优异的高温硫化硅橡胶材料。因此，产品具有优异的耐污能力和防性能，在产品运输，安装等方面极为快捷方便，符合电力产品环保、无油化、小型化的发展趋势。是当前广泛使用的瓷质穿墙管的换代产品、满足城乡高压电网改造要求的新一代。穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。 穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。 当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高而导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。 户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。 穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。目前电力系统中使用的高压套管一般分为两种：一种是复合外套穿墙套管，另一类是瓷外套穿墙套管。复合外套穿墙套管与瓷外套穿墙套管区别是什么，又具有哪些优势呢？瓷外套穿墙套管为传统的充油电容式,产品本身存在漏油污染、机械强度低、密封性能和防污性能差、易从而危及人身及设备等缺陷；为解决上述缺点，研发了复合外套穿墙套管，本产品是由铜导电杆、新型材料内绝缘芯棒护套、复合绝缘外伞套和接地法兰组成.适用于交流电力系统额定电压35kV以下、频率50Hz 的户内外变电站中,作为高压导体穿越墙壁或其他接地体时,作为高压导体的电气绝缘和机械支撑作用,也适用于是10kV 真空断路器高压进出线的绝缘和支撑.尤其适用于污秽地区能有效地防止污闪事故,是当前广泛使用的瓷质穿墙套管的换代产品.保定众邦电气有限公司生产的复合外套穿墙套管具有小型化、无油化、免（少）维护和可靠性高的特点。本产品外绝缘采用高温硫化硅橡胶,具有优异的防污性能、老化性能和防性能，满足城乡电网改造要求的新一代高压产品。
